Tela espinha de peixe

A tela espinha de peixe sintética é um tecido técnico desenvolvido para aplicações industriais que exigem alta resistência mecânica, excelente drenagem e longa vida útil.

Fabricada com monofilamentos sintéticos de alta performance, normalmente em poliéster, essa tela possui um padrão de tecitura característico que forma um desenho semelhante à espinha de peixe, proporcionando maior estabilidade dimensional e desempenho superior em processos de filtração, desaguamento e transporte.

A estrutura da tela espinha de peixe foi projetada para suportar condições severas de operação, incluindo exposição contínua à umidade, produtos químicos, abrasão e variações de temperatura.

A Processo Industrial possui em estoque uma variada linha de telas espinha de peixe e fornece esse material em rolo, com acabamento especial e fabrica esteiras personalizadas conforme solicitação do cliente.

Especificações

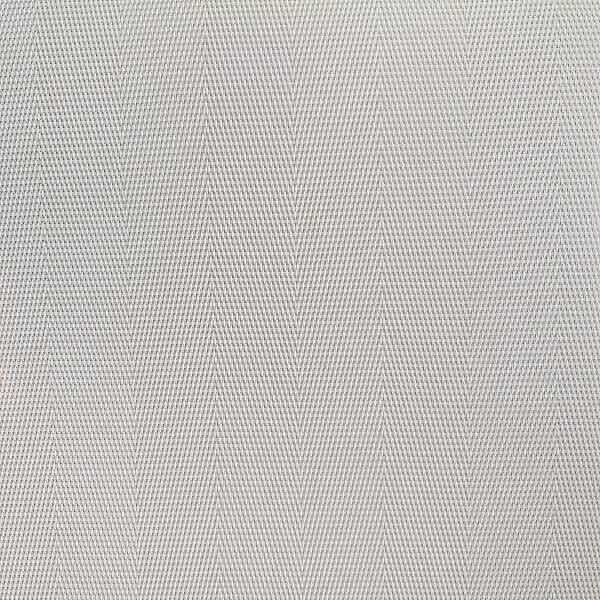

A principal distinção da tela espinha de peixe está no seu método de tecelagem, que varia o sentido da diagonal em intervalos regulares. Isso quebra a direção contínua das linhas (como ocorre na tecelagem sarjada comum), criando um efeito de “zigue-zague” e formando o que popularmente ficou conhecido como espinha de peixe.

  • Material: poliéster;
  • Tecitura: espinha de peixe;
  • Fios: monofilamento;
  • Abertura: entre 200 e 800;
  • Permeabilidade: entre 250 e 800 CFM;
  • Tamanho: personalizado.

Entre em contato com a equipe técnica da Processo Industrial, confira toda a linha de tela espinha de peixe disponível e aproveite para solicitar um orçamento!

Características da tela espinha de peixe

Micronagem precisa: devido ao entrelaçamento estrito e estável, essa tela permite aberturas de malha extremamente finas e controladas, variando de poucos mícrons até aberturas maiores para filtragem grossa.

Elevada resistência à tração e ao alongamento: a tecitura densa confere à tela uma excelente estabilidade dimensional. Ela não deforma facilmente sob o efeito de alta pressão ou contrapressão (fluxo reverso).

Excelente retenção e estabilidade dimensional durante a operação: a abertura não é perfeitamente quadrada como na tela plana (Plain Weave). A tela espinha de peixe possui uma geometria tridimensional que aumenta a resistência e força o fluido a mudar de direção ao passar, o que aumenta a eficiência de retenção de partículas finas.

Alta capacidade de drenagem e desaguamento: apesar do preenchimento denso, a estrutura tridimensional minimiza a perda de carga (queda de pressão) do sistema proporcionando um excelente escoamento.

Fácil limpeza: a superfície lisa e o padrão geométrico regular facilitam a retrolavagem, permitindo que as tortas de filtração se desprendam facilmente, o que prolonga a vida útil da tela.

Boa resistência química: pode entrar em contato com diversos produtos utilizados na indústria sem sofrer degradação.

Menor peso: as telas sintéticas são mais leves quando comparadas com as telas metálicas.

Antiderrapante: quando usada como esteira, o padrão em zigue-zague distribui melhor a tensão e evita o desalinhamento lateral do material transportado.

Aplicações

A Processo Industrial fornece tela espinha de peixe para diversos setores que utilizam equipamentos destinados ao desaguamento, filtragem e transporte de materiais, como:

  • filtros prensa de correia (Belt Filter Press);
  • filtros rotativos;
  • mesas adensadoras;
  • drenos prensa;
  • prensas desaguadoras de lodo;
  • espessadores de lodo;
  • lavadores de areia;
  • máquinas de beneficiamento mineral;
  • equipamentos para reciclagem;
  • sistemas de transporte e secagem.

A tela espinha de peixe é muito versátil e contempla vários processos industriais. Para saber mais sobre os tipos de tela espinha de peixe disponíveis no nosso portfólio, entre em contato.

Perguntas frequentes sobre tela espinha de peixe

O que significa área aberta e área de preenchimento na tela espinha de peixe?

Um dos principais fatores para o desempenho da tela espinha de peixe é a relação entre área aberta e área ocupada pelos fios.

A área aberta representa a superfície disponível para passagem de líquidos e ar. Faixas comuns:

  • 20% a 35% para retenção mais eficiente de partículas finas.
  • 35% a 50% para aplicações de desaguamento.
  • Acima de 50% para processos que exigem elevada drenagem e vazão.

O preenchimento corresponde à área ocupada pelos fios da tela. Normalmente varia entre:

  • 50% e 80%, dependendo da construção da tela.

Quanto maior o preenchimento, maior será a resistência mecânica do tela. Já uma área aberta maior proporciona maior vazão e velocidade de drenagem.

Quais são as aberturas mais utilizadas em cada processo?

As telas espinha de peixe sintéticas podem ser produzidas com diferentes configurações de malha para atender às necessidades específicas de cada processo industrial.

As aberturas variam conforme a aplicação:

Faixa de abertura Aplicação
100 a 300 mícrons Filtração fina
300 a 800 mícrons Desaguamento de lodos

Além da abertura nominal, outros fatores como espessura, diâmetro dos fios e permeabilidade ao ar influenciam diretamente no desempenho da tela.

Com qual material é fabricada a tela espinha de peixe?

Poliéster (PET) é o material mais utilizado devido às suas excelentes propriedades:

  • alta resistência mecânica;
  • baixa absorção de umidade;
  • excelente estabilidade dimensional;
  • boa resistência química;
  • ótimo custo-benefício.
